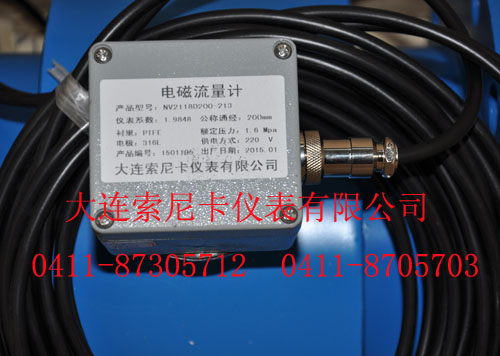

分體式電磁流量計：
電磁流量計在結構上可分為分體式和一體式兩種，分體式電磁流量計的傳感器與轉換器為各自獨立結構，傳感器裝在管道上，轉換器可安裝在離傳感器200m以內的場所。
分體式電磁流量計的轉換器接通24VDC或220VAC電源后，通過勵磁電纜向傳感器提供低頻三態恒定的勵磁電流，當導電流體(被測介質)流經傳感器時，傳感器產生的流量信號經過信號電纜傳輸給轉換器，經轉換器處理后可顯示出瞬時流量( m3/h)和累積流量( m3)，轉換器同時可輸出4~20mADC、0~2KHz的標準信號，也可以通過RS~485與上位計算機通迅。
（一）分體式電磁流量計的技術特點：
分體式電磁流量計的傳感器采用了三態波勵磁系統，磁場恒定電極設計獨特先進，高壓狀態下，可以自密封，可選擇多種電極材料，保證測量各種介質的需要。傳感器內壁光滑無阻擋部件，襯里防腐、隔熱、耐高溫、耐磨性極好。
大連索尼卡儀表生產的分體式電磁流量計的轉換器采用了小信號處理采用了低噪聲、高阻抗的放大電路，輸入阻抗達到1015，同時采用大規模集成電路及微處理器，軟件先進、高度智能化。
分體式電磁流量計工作穩定可靠、精度高，各項預置參數及測量參數斷電自動保護，并可長期存儲，紅外遙控人機對話操作簡便，轉換器具有良好的互換性，NV2118D系列電磁流量計可以廣泛用于測量各種導電液體。
（二）分體式電磁流量計的測量特點：
1)電磁流量計不受液體密度、粘度、溫度、壓力和導電率變化的影響。
2)測量管內無活動及阻流部件，無壓損、不堵塞，可測量含有纖維、固體顆粒和懸浮物的液體。
3)分體式電磁流量計反映靈敏，測量范圍寬，流速=0．2～10m/s，導電率>5us/cm的導電液體都可測量，量程范圍可以任意選定。
4)電磁流量計采用了低頻三態方波勵磁技術、先進的小信號處理技術和軟件技術，故抗干擾性強、精度高、穩定可靠。
5)分體式電磁流量計不受液體流動方向的影響，正反向安裝均可測量。
6)電磁流量計的電極及內襯材料耐腐性和耐磨性極好，壽命長并可按用戶特殊工況要求生產電磁流量計。如生產潛水型電磁流量計。
7)分體式電磁流量計的密封好，高低壓工況場合均極為可靠，可按用戶要求生產潛水型電磁流量汁。
8)電磁流量計結構簡單、安裝方便，對直管段要求不高。
9)分體式電磁流量計的耐沖擊、耐振性良好。
10)電磁流量計不能測量氣體及不導電液體。
特殊定做：可插撥式分體電磁流量計：
適用介質：導電液體
儀表精度：±0.5%
量 程 比：150：1
口徑范圍：DN10—DN2000mm
儀表特點：可測量強腐蝕介質
電極材料：316L，鈦，哈氏合金，鉭，鉑
內襯材料：橡膠，聚乙烯，聚四氟乙烯
分體電磁流量計詳細參數
|
儀表通經
|
DN10-DN2000 |
|
公稱壓力 |
0.6 ～ 70MPa |
|
精度等級 |
0.5級或1.0級 |
|
安裝方式 |
法蘭安裝，可選法蘭夾持 |
|
環境溫度 |
-25℃～+60℃ |
|
介質溫度 |
氯丁橡膠襯里、聚氨酯襯里：-10℃～+8℃ PTFE襯里、PFA襯里、F46襯里：-10℃～+160℃ 一體型： -10℃～+80℃ |
|
介質電導率 |
＞5μs/cm |
|
可測最低流速 |
0.1米/秒 |
|
可測最高流速 |
15米/秒 |
|
量程比 |
1:20，可按客戶要求訂制 |
|
顯示器 |
標配 |
|
信號輸出 |
脈沖/4-20mA（負載電阻0-750Ω） |
|
供電電源 |
220VAC,允差15%或+24VDC，紋波≤5% |
|
通訊接口 |
可選RS485/RS232 |
|
通訊協議 |
MODBUS、HART、Profibus等 |
|
測量管體（襯里）材質 |
氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料 |
|
測量元件（電極）材質 |
316L不銹鋼、鈦合金、哈氏合金、鉭合金、鉑銥合金、碳化鎢等 |
|
防爆等級 |
Exd[ia]qIICT5/ ExmbⅡT4 |
|
結構形式 |
一體型、分體型、沉浸型、防爆型 |
|
防護等級 |
IP65、IP68可選 （IP65：塵密、防噴水；IP68：塵密、可連續浸水，只限分體型） |
|
整機功耗 |
＜15W |
分體電磁流量計常用流速-流量對照表流速（m/s）；流量（m3/h）口徑
|
|
0.5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
10 |
0.14 |
0.28 |
0.57 |
0.85 |
1.1 |
1.4 |
1.7 |
2. |
2.3 |
2.5 |
2.8 |
|
15 |
0.32 |
0.64 |
1.3 |
1.9 |
2.5 |
3.2 |
3.8 |
4.5 |
5.1 |
5.7 |
6.3 |
|
20 |
0.57 |
1.1 |
2.3 |
3.4 |
4.5 |
5.7 |
6.8 |
7.9 |
9.0 |
10 |
11 |
|
25 |
0.88 |
1.8 |
3.5 |
5.3 |
7.1 |
8.8 |
11 |
12 |
14 |
16 |
17.6 |
|
32 |
1.4 |
2.9 |
5.8 |
8.7 |
12 |
14 |
17 |
20 |
23 |
26 |
28.9 |
|
40 |
2.3 |
4.5 |
9.0 |
14 |
18 |
23 |
27 |
32 |
36 |
41 |
45.2 |
|
50 |
3.5 |
7.1 |
14 |
21 |
28 |
35 |
42 |
49 |
57 |
64 |
70 |
|
65 |
6.0 |
12 |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
107 |
119 |
|
80 |
9.0 |
18 |
36 |
54 |
72 |
90 |
109 |
127 |
145 |
163 |
180 |
|
100 |
14 |
28 |
57 |
85 |
113 |
141 |
170 |
198 |
226 |
254 |
282 |
|
125 |
22 |
44 |
88 |
132 |
177 |
221 |
265 |
309 |
353 |
397 |
441 |
|
150 |
32 |
64 |
127 |
191 |
254 |
318 |
382 |
445 |
509 |
572 |
636 |
|
200 |
57 |
113 |
226 |
339 |
452 |
565 |
678 |
791 |
904 |
1017 |
1131 |
|
250 |
88 |
177 |
353 |
530 |
707 |
883 |
1060 |
1236 |
1413 |
1590 |
1767 |
|
300 |
127 |
254 |
509 |
763 |
1017 |
1272 |
1526 |
1780 |
2035 |
2289 |
2545 |
|
350 |
173 |
346 |
692 |
1039 |
1385 |
1731 |
2077 |
2423 |
2769 |
3116 |
3464 |
|
400 |
226 |
452 |
904 |
1356 |
1809 |
2261 |
2713 |
3165 |
3617 |
4069 |
4523 |
|
450 |
286 |
572 |
1145 |
1717 |
2289 |
2861 |
3434 |
4006 |
4578 |
5150 |
5725 |
|
500 |
353 |
707 |
1413 |
2120 |
2826 |
3533 |
4239 |
4946 |
5652 |
6359 |
7069 |
|
600 |
509 |
1017 |
2035 |
3052 |
4069 |
5087 |
6104 |
7122 |
8139 |
9156 |
10180 |
|
700 |
692 |
1385 |
2769 |
4154 |
5539 |
6924 |
8308 |
9693 |
11078 |
12463 |
13847 |
|
800 |
904 |
1809 |
3617 |
5426 |
7235 |
9043 |
10852 |
12660 |
14469 |
16278 |
18086 |
|
900 |
1145 |
2289 |
4578 |
6867 |
9156 |
11445 |
13734 |
16023 |
18312 |
20602 |
22891 |
|
1000 |
1413 |
2826 |
5652 |
8478 |
11304 |
14130 |
16956 |
19782 |
22608 |
25434 |
28260 |
|
1200 |
2035 |
4069 |
8139 |
12208 |
16278 |
20347 |
24417 |
28486 |
32556 |
36625 |
40694 |
|
1400 |
2769 |
5539 |
11078 |
16617 |
22156 |
27695 |
33234 |
38773 |
44312 |
49851 |
55390 |
|
1600 |
3617 |
7235 |
14469 |
21704 |
28938 |
36173 |
43407 |
50642 |
57876 |
65111 |
72346 |
|
1800 |
4578 |
9156 |
18312 |
27469 |
36625 |
45781 |
54937 |
64094 |
73250 |
82406 |
91562 |
|
2000 |
5652 |
11304 |
22608 |
33912 |
45216 |
56520 |
67824 |
79128 |
90432 |
101736 |
113040 |
>>以上：分體式電磁流量計 |
